PEEK是现有耐热性的热塑性材料之一，熔点343℃，美国UL认证长期使用温度为260℃，即使温度高达到300℃时，仍可保持极好的机械性能。PEEK热变形温度为135~160℃，20%玻纤增强PEEK热变形温度为286℃，30%玻纤增强为300℃。

不同树脂长期使用温度对比

    PEEK具有突出的热老化性能，下图是VICTREX450G经过200℃及310℃热老化后的性能保持率，即使是在200℃蒸汽中热老化10000h，PEEK的拉伸强度、质量及外观都不会发生显著的变化。

    PEEK具有优良的力学性能，是所有树脂中韧性和刚性结合的材料。PEEK刚性高，其强度和耐疲劳性可以与一些金属和合金材料相媲美，即使在高温下PEEK也能保持较高的强度，200℃时的弯曲强度可达24MPa，250℃时弯曲强度和压缩强度可达12~13 MPa，特备适于制造在高温下连续工作的构件。

 PEEK 机械性能

        PEEK线性膨胀系数小（接近金属铝），尺寸稳定性好。另外，PEEK还具有良好的耐蠕变性能，可以在使用期内承受极大的应力，且不会因时间的延长而产生明显延伸。

PEEK冲击性能对比

   PEEK树脂本身即具有优异的自润滑和耐磨性，填充后的树脂摩擦系数可降到0.15，且磨耗量极低，可实现无油润滑工作，在很多高温、高载荷、高速等恶劣环境下使用。PEEK聚合物及其复合材料都有耐磨损性能，是优异的轴承用材料。

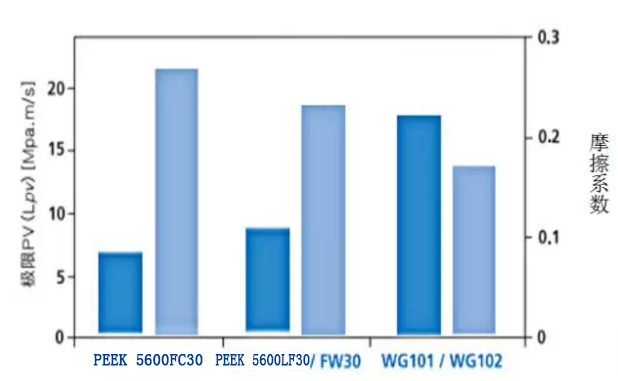

PEEK材料耐磨情况

   除了高浓度的浓硫酸等强氧化性酸的腐蚀，PEEK几乎能耐任何化学药品，即使在较高温度下，它仍能保持较好的化学稳定性。

 PEEK耐化学性能对比

   PEEK耐水解性好，23℃下的饱和吸水率只有0.5%。在所有工程塑料中，PEEK具有好的耐热水性能和耐蒸汽性能，它可在200℃蒸汽中长期使用，或者在300℃高压蒸汽中短期使用。

 PEEK耐水解性能

    PEEK树脂是理想的电绝缘体，在高温、高压和高湿度等恶劣的工作条件下，仍能保持良好的电绝缘性能。通常其体积电阻率可达到10的15-16次方Ω·cm，介电常数3.2~3.3F/m，在1kHz条件下介质损耗0.0016，击穿电压17Kv，耐弧性175V。

   PEEK热分解温度高，高温下流动性好，因此具有良好的加工性能，可以采用多种方式进行加工：注射成型、挤出成型、模压成型、吹塑成型、熔融纺丝、旋转成型、粉末喷涂等。

   PEEK耐γ辐照的能力很强，超过了通用树脂中耐辐照性好的聚苯乙烯，例如用PEEK树脂制成的高性能电线，当γ辐照剂量达1100Mrad时仍能保持良好的绝缘能力。

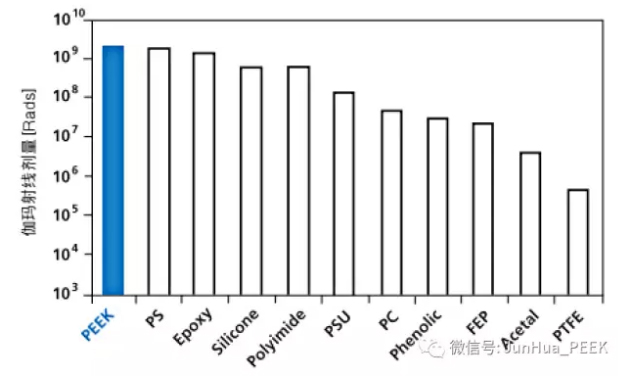

可使材料弯曲性能出现轻微减弱的氧化伽马辐照剂量

    PEEK阻燃性优良，具有自熄性，在不使用任何添加剂的情况下，1.45㎜厚度的PEEK样片的可燃性等级为UL94V-0级；3.2㎜厚度的PEEK样片的可燃性等级为UL94 5-V级。即使在燃烧时，发烟量及所产生的有毒气体量也极小，远低于其他品种的树脂。
