拉伸弹性模量是试样受拉在弹性范围内产生的应力与应变（即距离）之比。是表征材料拉伸性能高低的指标之一，拉伸弹性模量值越大，刚性越大，强度越高。也叫杨氏模量，用E进行表示。

拉伸模量计算公式如下：

E = Δf / Δh

其中，Δf表示单位横截面积两点之间应力的变化值，Δh表示两点之间应变的变化值。

目前用于准确测量拉伸弹性模量的方法，有引伸计法、应变仪法。

⑴ 引伸计法

引伸计是用来测测量部分与试样接触的两点之间线变形的仪器，通常由传感器、放大器和记录器三部分组成。大致分机械式引伸计、光学引伸计、电磁式引伸计和电阻式引伸计四大类。

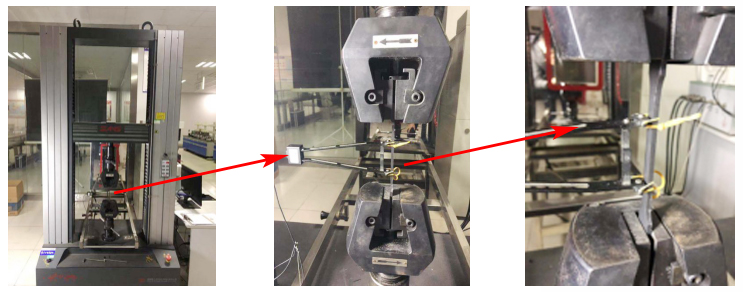

上海超聚新材料目前使用的是电阻式引伸计，型号 Y50/25，使用精度0.5，其中50为标距，25为大的形变量。安装方法是用两手指轻轻捏住插有定位销的引伸计两力臂，使得试样与力臂接触，通过引伸计两力臂的挂钩，用皮筋将引伸计固定在试上，后需要拔出定位销变于力臂的移动。注意两力臂刀口线与试样轴线要对中、平行。

⑵ 应变仪法

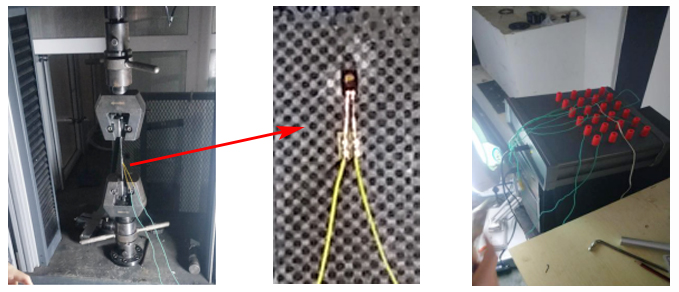

应变仪是随着变形会发生电阻值变化的应变片按照规定方向粘在试样表面，由试样表面应变造成应变片的电阻值变化。也称电阻应变仪法。大致分静态应变仪、动态应变仪、静动应变仪三大类，有线应变仪、箔应变仪、半导体应变仪等。另外应变仪配有相应的传感器，可以测量力、质量、压力、位移、扭矩、速度等物理量及其动态变化过程。

PEEK拉伸弹性模量的计算，是由试验机主横梁大传感器测得试样承受的负荷应力，和引伸计法和应变仪法测得应变，通过模量公式计算得到。

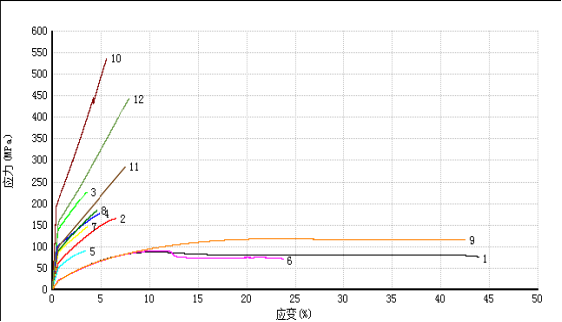

下面为上海超聚新材料/江苏君华特塑主要在售材料PEEK拉伸应力-应变曲线图。曲线斜率为材料的模量，使用Y50/25型电阻式引伸计测得。

注：1—PEEK5600G   2—PEEK5600GF30   3—PEEK5600CF30    4—PEEK5600LF30

         5—PEEKFE20     6—30%PEI+PEEK    7—交联型PPSGF40   8—线性PSSGF40

         9—YS2722       10—CF/PEEK        11——GF/PEEK      12—GF/PPS）

江苏君华是一家同时具备PEEK(聚醚醚酮)树脂聚合、板棒管片等型材连续挤出成型及成品零件的研发、生产、销售为一体全产业链公司。PEEK(聚醚醚酮)以其优异的综合性能，被广泛用于航空航天、汽车制造、电子电气、医疗等领域。

PEEK5600G纯材料，虽然材料的拉伸弹性模量只有4GPa，但也比PE、PVC、POM、PC等常规材料的性能要好很多，可以在多个领域代替这些常规塑料材料。

经过增强改性的PEEK5600CF30材料的拉伸弹性模量能达到20GPa，完全能满足多个领域产品的性能要求。

在航空航天及医疗器械等领域，其对材料的拉伸弹性模量要求更高，常规的PEEK5600CF30满足不了的情况下，江苏君华特塑开发了连续CF/PEEK热塑性复合材料，材料拉伸弹性模量能达到60GPa，能完全满足航空航天及医疗器械等领域的苛刻要求。
